PVC-U梅花管

實力防護 · 成就城市精品工程

產品介紹：

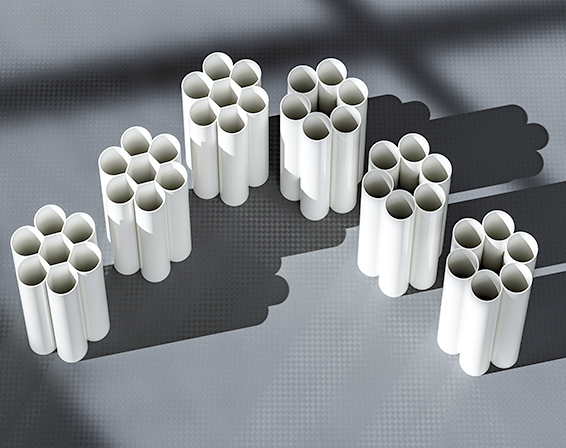

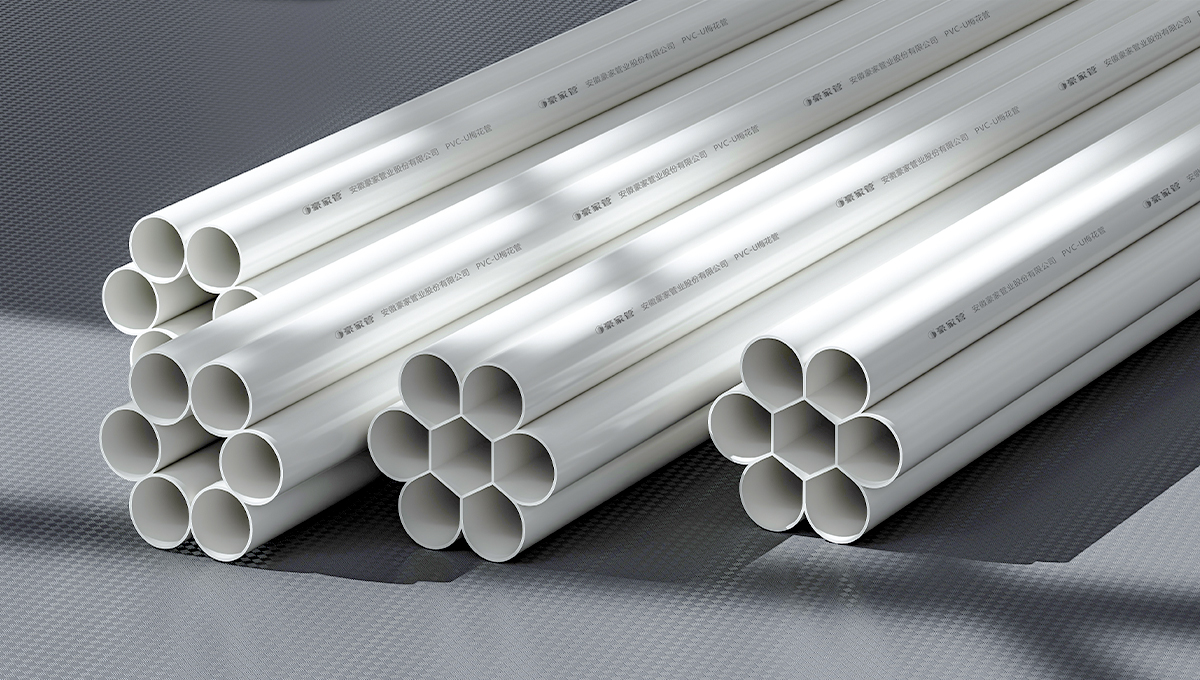

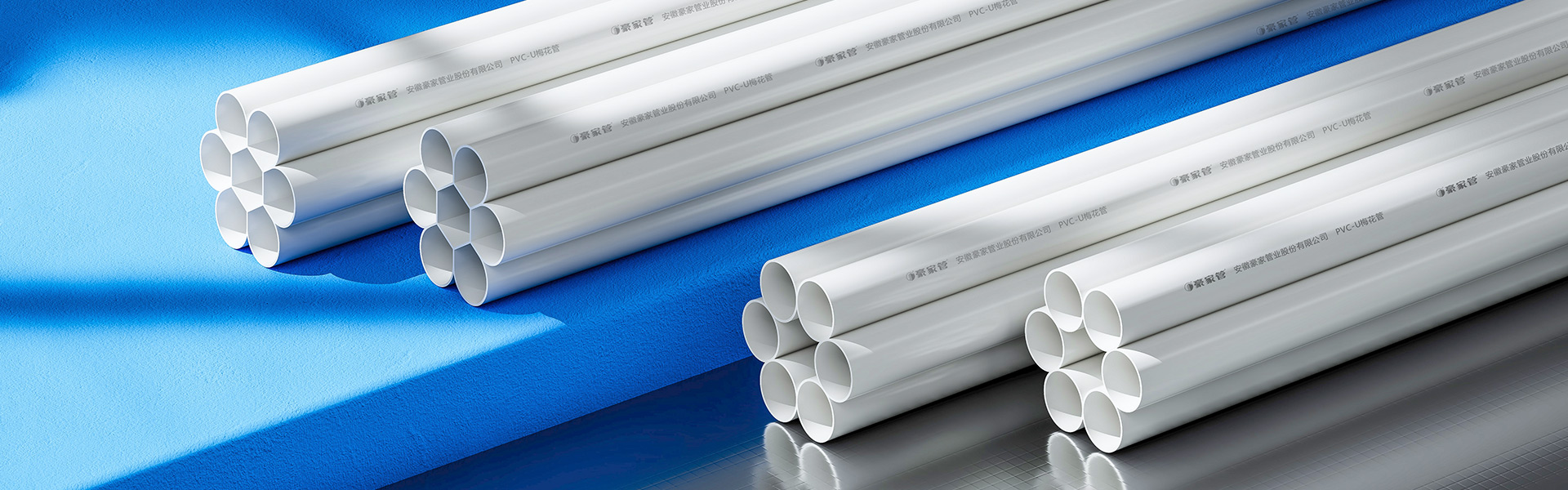

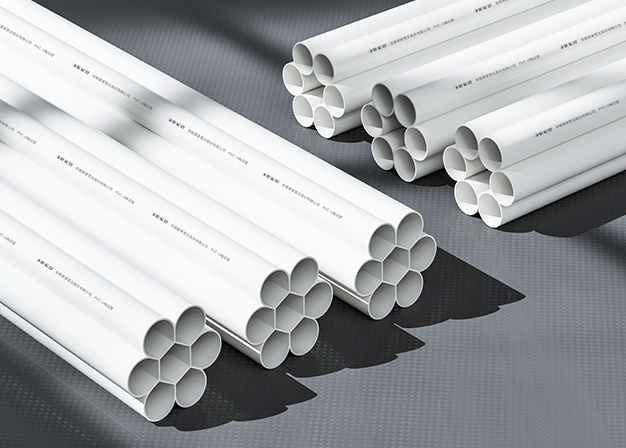

PVC-U梅花管是以pvc粒子為主要材料加上其他配方經過獨特的模具而形成的一種梅花狀的通信管材，又稱梅花管和蜂窩管或七彩管，此種管材內壁光滑，直接可穿光纜，可節省工時，其結構合理，使用價值高，壽命長。

執行標準：YD/T841.5-2016

管材規格型號：

有效孔數	內孔直徑	內壁厚 (mm)	外壁厚 (mm)	套管的最小壁厚(mm )
有效孔數	標稱值	內壁厚 (mm)	外壁厚 (mm)	套管的最小壁厚(mm )
5孔	25(26)	1.6~2.2	1.8~2.4	1.6
4孔、5孔	28	1.8~2.4	2.0~2.6	1.6
4孔、5孔、7孔	32	2.0~2.6	2.2~2.8	2.0

產品優勢：

1、產品具優良的絕緣性能、阻燃及抗沖擊性能。采用多孔一體結構，剛度好，受力均勻。

2、產品內壁摩擦系數小，穿纜輕快，施工簡便易行。具有多個孔位，可預留管孔，提高通信孔位利用率。

3、產品適用溫度范圍較大（+80-40），在熱帶及寒冷地區均可使用。接頭采用套接結構。毋需任何工具即可完成管子之間連接，便于施工和維護。

4、梅花管使用壽命在埋深條件下大于30年以上。

5、安裝時利用直通套接結構，終端有管帽封頭，便于安裝和維修。對堿、大多數無機酸（濃硝酸等除外）、多數有機和無機鹽以及過氧化氫具有很好的穩定性，對乙醇、汽油和礦物油等溶劑較穩定。

6、管材的色澤均勻一致，顏色為白色，可根據用戶要求，也可定制其他顏色。

7、管材光滑平整，色澤均勻，不允許有變形，扭曲等缺陷。內外管壁不允許有裂紋和破損、穿孔。標記應耐久易識別。

敷設注意事項：

1、管道的埋設地溝應按設計要求和施工操作盡可能平直，如溝底不平可鋪上一層細沙。埋管前應清除溝內的硬質物，防止管道變形。開始埋管時，應將多孔管預留10-15CM在人井，以便穿纜。應將管堵塞住露在人井端的子管。埋管時嚴禁泥沙異物混入管內。

2、多孔梅花管管道連接將管材狀定位筋朝上放置，將端部管材外壁清理干凈，再將直接一端承口插入，再端面上墊上一塊厚木板，用錘頭敲打板，使管材承插到位。在直接的另一端承接口處，將另一根管材插入直接并承插到位，如此順延至下一個人井處。在實際施工中，每根管材的長度連起來不一定和人井之間的長度一樣，在這種情況下，根據實際的人井的長度，距離量好管材的長度，并用鋼鋸鋸斷，一定要鋸平整齊。對接完成之后，伸入人井的一端要求用管塞塞好，防止異物侵入。

3、初次安裝使用本產品者，可在鋪設第一段〈兩個人井之間的距離時〉先不要回填土。用穿纜器試穿一孔或兩孔，順利穿入后，再往下段鋪設，這樣會更放心。

4、管子鋪設好之后，應先用細沙或細土回填到侵沒管的高度，不可使管子懸空狀態，然后回填其它泥土，禁止將大石頭，大的干土塊砸向管子。

5、當管線經過受外力破壞較嚴重的地段時，在接孔部分用水泥混泥土包覆，以保證其安全。

梅花管的使用注意事項：

（1）管道的埋設地溝應按設計要求和施工操作盡可能平直，如溝底不平可鋪上一層細沙。

（2）初次安裝使用，可在鋪設第一段先不要回填土。用穿纜器試穿一孔或兩孔，順利穿入后，再往下段鋪設，這樣會更放心。

（3）管子鋪設好之后，應先用細沙或細土回填到侵沒管的高度，不可使管子懸空狀態，然后回填其它泥土，禁止將大石頭，大的干土塊砸向管子。

（4）當管線經過受外力破壞較嚴重的地段時，在接孔部分用水泥混泥土包覆，以保證其安全。正確使用梅花管使其發揮最大的作用。
